【沈阳堆积门维修】快速门不能关门红外开关灯亮

【沈阳堆积门维修】快速门不能关门红外开关灯亮

红外光电出现故障会有什么症状？



对射红外线受到外力影响，位置出现偏移，无法形成对象，导致光电系统失灵，门就会自动打开，没有对射上



也就是相当于有物体当着，这是门就发挥防砸车功能，自动提升。



解决方法：重新矫正红外位置，达到对射效果。



厂房堆积门红光电接线说明

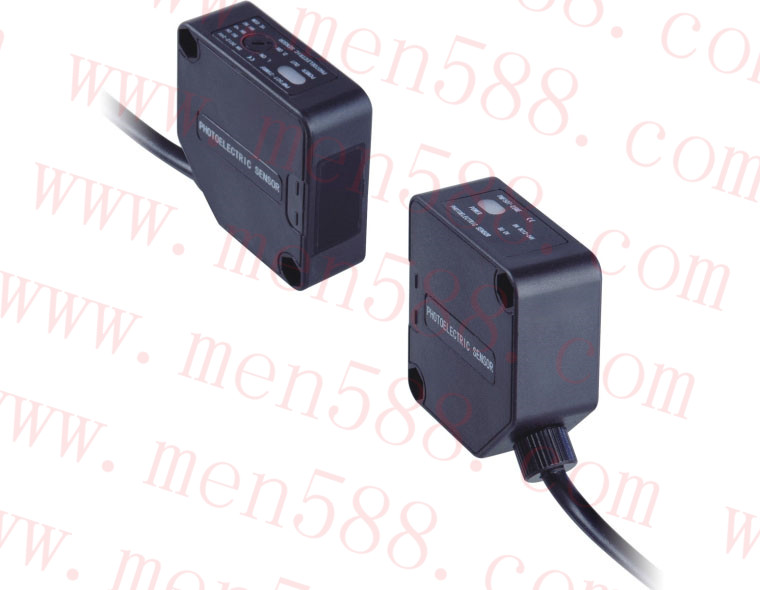

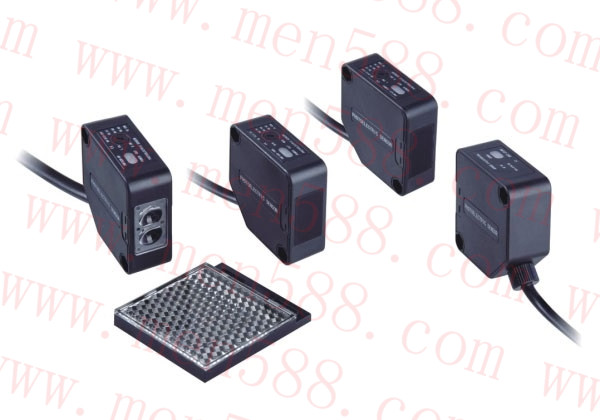

堆积门在安装光电感应系统时，首先要将光电发光器和反射板水平固定在快速卷帘门框两侧，然后将光电传感器电缆连接到电控箱接线端子，按照标号码进行连接即可。



接线方法：



当电控箱接线端子无GND接口时，可将蓝线连接到G点接线口使用，在光电传感器白线连接到G点后，高速门下落到底，光电传感器就会有信号，物体碰到红外线，快速门门体上升。

若光电传感器白线连接到X5时，快速卷帘门门体下落到底后，光电传感器无信号，物体碰到红外线时无动作，这时说明线路接线错误，需立即矫正。



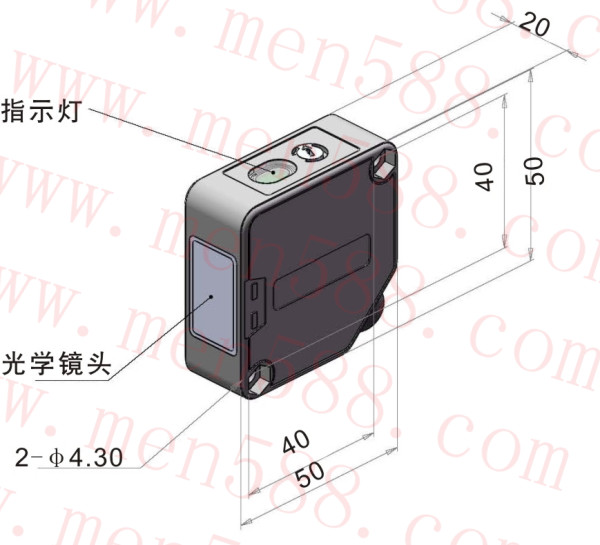

开启电源，发光器指示灯会亮起，绿色灯表明光电感应器可正常使用，黄色灯时说明信号未对准



需要手动上下左右调整光电传感器与反射板水平位置，待二者处于同一水平位置，发射器返回信号为绿灯，这时就可以正常使用。



安装完成后，为了确认其使用效果，还要对光电传感器进行性能测试，测试时，若物体经过传感器



光电指示灯为黄色，快速卷帘门体上升不下降，当物体离开感应区时，光电指示灯为绿色，门体延时后自动下降。

【快速门维修】快速门红外防砸接线断了怎么接？



要先断定是红外对射还是红外单反？因为对射和单反的接线是不同的！！



红外对射是两个线板都接电源，对射后达到防砸效果。



对射开关黑接GND，红接VCC12V，测一下对射是黄线输出是GND或12V。



继电器线圈一端先接电源GND，另一端接黄线。



1：如果输出GND的，继电器一端接12V。



2：如果输出12V的，继电器一端接GND。



褐色线接24V，黄蓝接COM，黑色接X6，白色不接



探测器上常见的接线端子有以下几种：



“N.C./C.(COM)” ---- 报警常闭触点（平常闭合，报警时断开）。接入控制主机的某个防区。



“N.O./C.(COM)” ---- 报警常开触点（平常断开，报警时闭合）。接入控制主机的某个防区。



电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子COM（公共）/N.C（常闭）/N.O（常开）



我们经常用到的是COM和N.C，接报警主机的报警报警输入端。



【沈阳快速门维修】如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。
